X线机的组装介绍

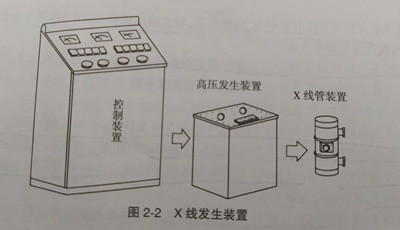

X线机发生装置，X线管发生装置主要是用来生产X线的装置。其中X线管装置主要包括固定阳极X线管，旋转阳极X线管，特殊X线管。X线管管套其具体作用和原理先不做介绍。是X线机产生X线的关键组件。
高压发生装置为X线管产生X线提供直流高压。
控制装置主要控制X线的产生时间，调节X线的质量。

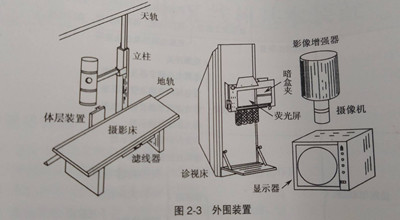

机械辅助装置包括：管头支持装置作用是固定X线管头使其在摄影时处于稳定状态并且按摄影所需要的位置和角度让让X线管以一定的距离和角度进行拍摄。管头支持装置其中包含了立柱式支持装置，悬挂式支持装置，C型臂式支持装置。诊视床：荧光屏式诊视床，X-TV式诊视床和特殊诊视床。摄影床一般摄影床和特殊摄影床，特殊摄影床包括：间接摄影床和体层摄影床。还有滤线器，高压发生器等装置。
记录装置比较简单,热敏照相机等器件都属于记录装置。

其中X线机整机的功能多少，功率大小以及自动化的程度高低确定了外围辅助装置的复杂程度，所以不同类型的X线机其外围辅助装置不同，一般来说功率越大的X线机外围辅助结构越复杂反之亦然。

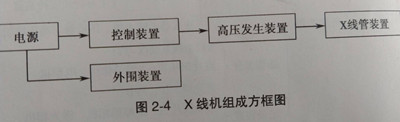

X线发生装置和外围装置构成了完整的X线机如图所示

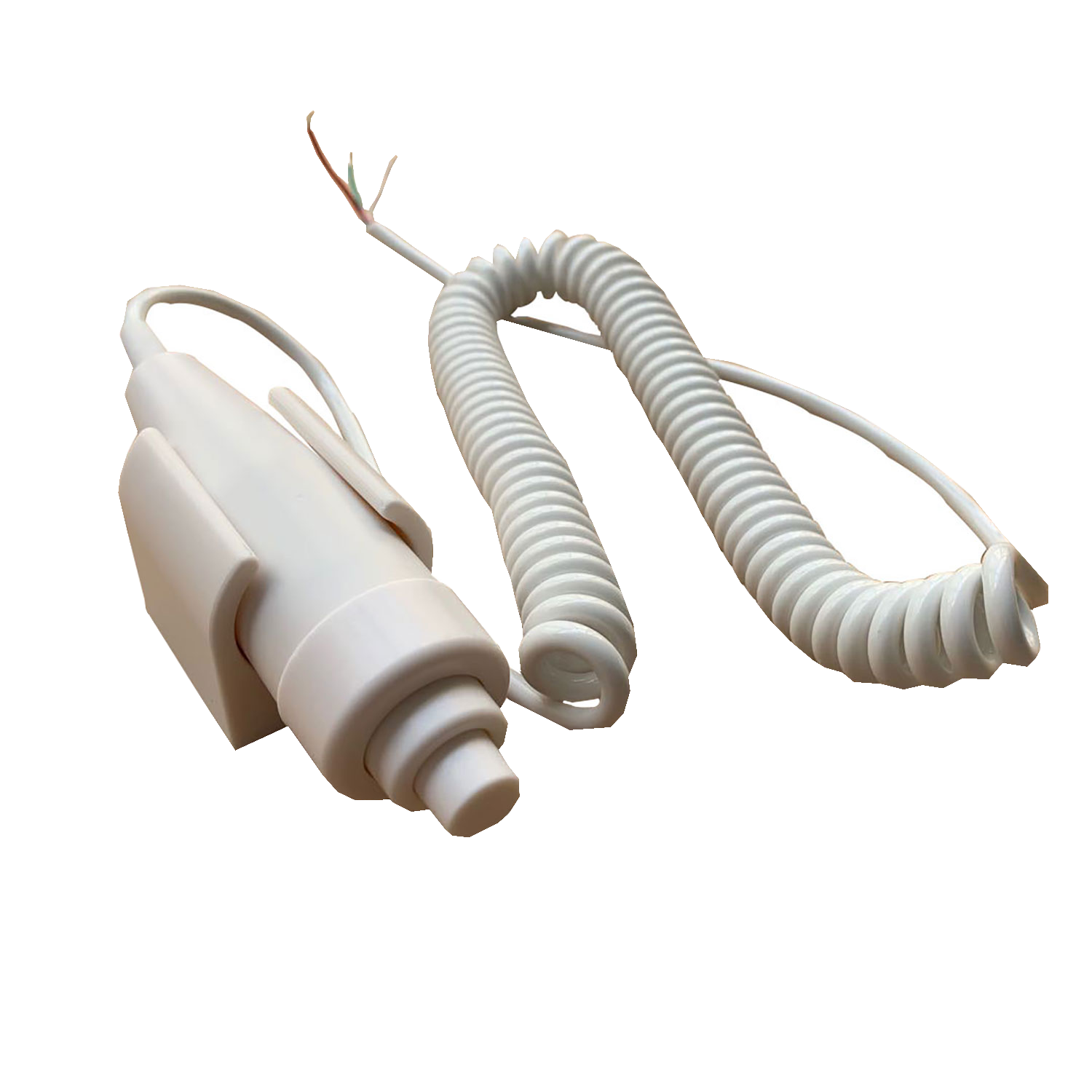

X射线曝光手闸按其结构来分析其不同X射线曝光手闸的工作过程。控制一个电路的断开和闭合,以此来控制X线机高压电路，当按下按钮档位时，使档位下沉带动触点接触从而使电路闭合，松开手闸的按钮档位时，按钮档位上升，从而使触点断开.而双档X射线曝光手闸中则安装有两对行程控制电路不同的常开开关，常开开关的接点分别控制两个电路，第一档的开关控制X线机的摄影机准备摄影，使准备电路接通，使X线机处于预备曝光状态，此状态可以取消。

第二档按钮档位控制的常开开关触点接触控制X线机高压发生电路闭合，松开之后切断电路，使机器回到未曝光的状态。三档X射线曝光手闸与二档X射线曝光手闸工作过程相同，只不过增加了一个控制其他电路器件的按钮。上述所说的X射线曝光手闸都为有线手闸，还有一种手闸为无线遥控手闸。
